Показать то, что имеет значение.
Первая ультразвуковая система на платформе Acoustic Intelligence Technology: датчики AFM, адаптивное формирование луча FreeBeam, до 16,7 миллионов каналов обработки. Вискоэластография, контраст сверхразрешения и многопараметрический анализ для печени и молочной железы.
Что изменилось в архитектуре
Структура ультразвуковой системы за шестьдесят лет не поменялась: датчик, излучение и приём, формирование луча, обработка сигнала и изображения. AIT перестраивает каждый из этих блоков и добавляет вычислительную платформу, которая делает адаптивные алгоритмы выполнимыми в реальном времени.
Датчики AFM и FreeWave TX/RX
Acoustic Free Matrix: по данным Mindray, эффективность электроакустического преобразования выше на 50 %, полоса шире на 50 %, толщина среза меньше на 50 %. FreeWave TX формирует произвольную форму излучаемого сигнала, FreeWave RX удваивает частоту дискретизации и использует весь спектр датчиков до 33 МГц.
FreeBeam и FreeIQ
Адаптивное формирование луча с минимальной дисперсией: главный лепесток уже, боковые ниже. В модельных данных Mindray пространственное разрешение 0,12 мм против 0,26 мм, контраст 38 дБ против 31. По данным компании, первая коммерческая ультразвуковая система с адаптивным формированием луча.
Гиперпараллельная архитектура
Многоядерный процессор, десятки тысяч параллельных ядер и высокоскоростные каналы данных: по данным Mindray, более чем десятикратный рост вычислительной мощности и шестнадцатикратный пропускной способности. Именно это сделало адаптивное формирование луча выполнимым в реальном времени.
Платформа AIT и аппарат в движении
Два официальных ролика производителя: технологический, про архитектуру AIT, датчики AFM и алгоритмы, и продуктовый, про рабочее место и клинические режимы. Английский язык, субтитров нет.
Что видно на экране

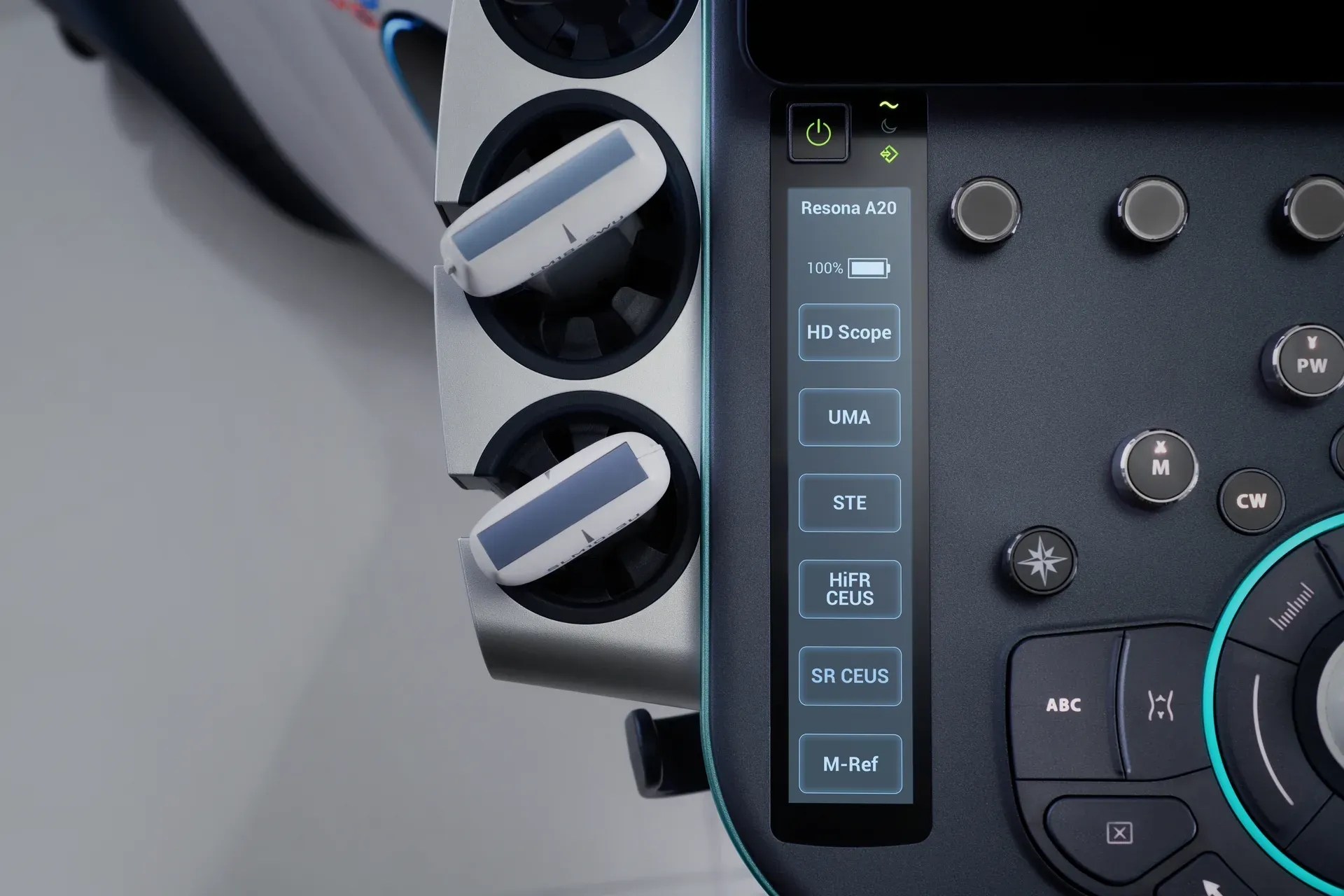

Восемь технологий, ради которых Mindray собирал A20. У каждой своя страница: что это, кому нужно, на каких датчиках. Полный список из пятидесяти позиций в разделе технологии и опции.

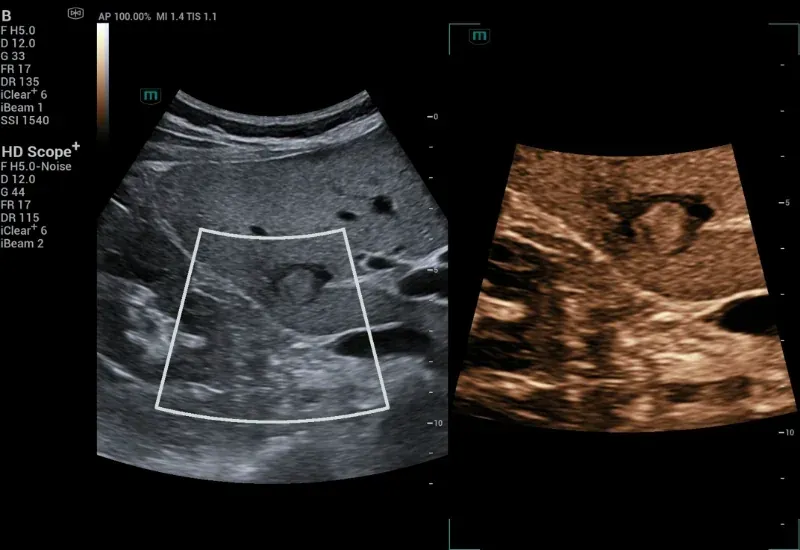

HD Scope+
Повторная обработка канальных данных в выделенной области: аппарат возвращается к сырым данным и поднимает детализацию и контраст именно там, где смотрит врач.

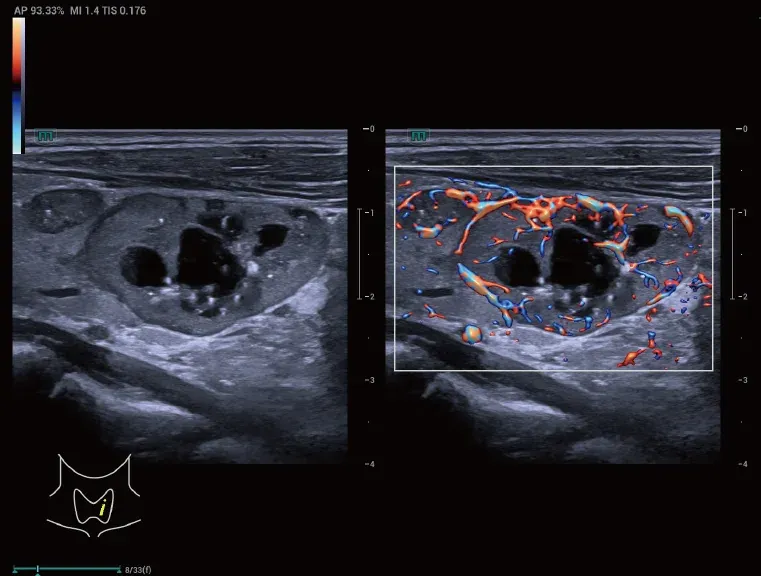

UMA, ультрамикроангиография
Микродопплер для медленного кровотока в мелких сосудах без контрастного препарата. Три подрежима: cUMA, pUMA, sUMA.

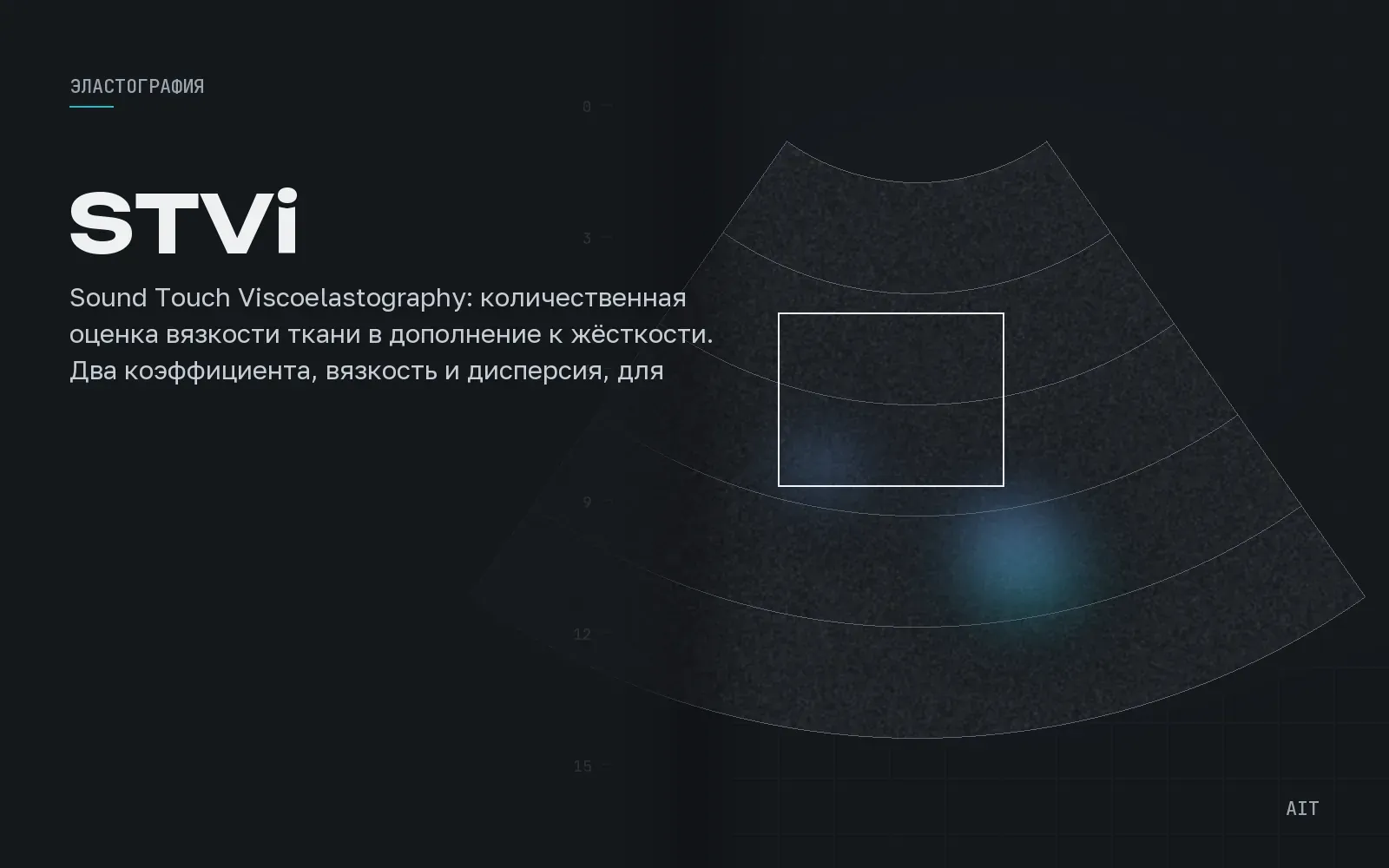

STVi, вискоэластография
Sound Touch Viscoelastography: количественная оценка вязкости ткани в дополнение к жёсткости. Два коэффициента, вязкость и дисперсия, для разделения фиброза и воспаления.

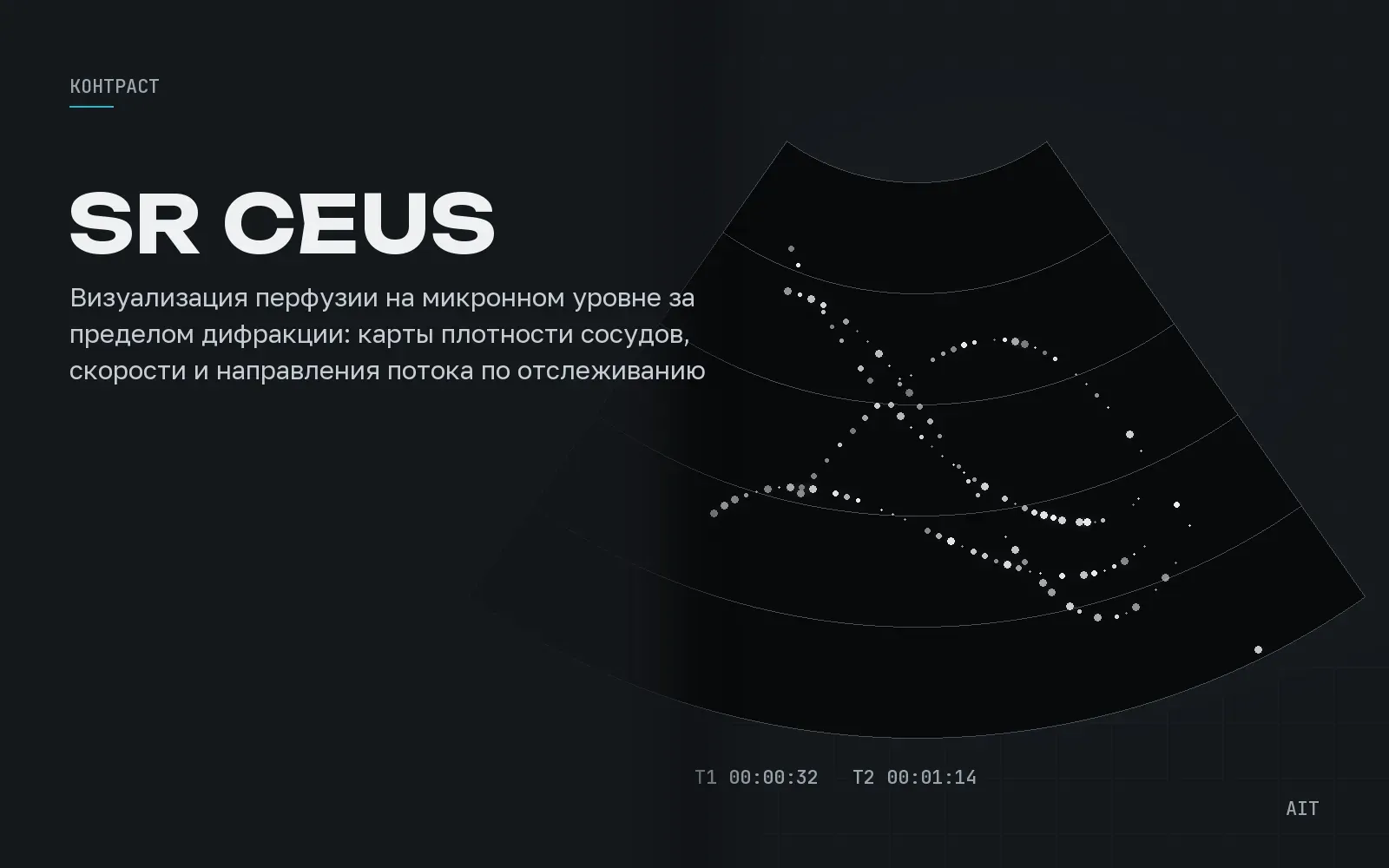

Super Resolution CEUS, контраст сверхразрешения
Визуализация перфузии на микронном уровне за пределом дифракции: карты плотности сосудов, скорости и направления потока по отслеживанию отдельных микропузырьков.
M Reference, многопараметрический анализ
Совместный анализ нескольких режимов в одной плоскости в реальном времени: B, STE, STVi, компрессионная эластография, USAT, LTI, TSSI. Многопараметрический радар и отчёт.

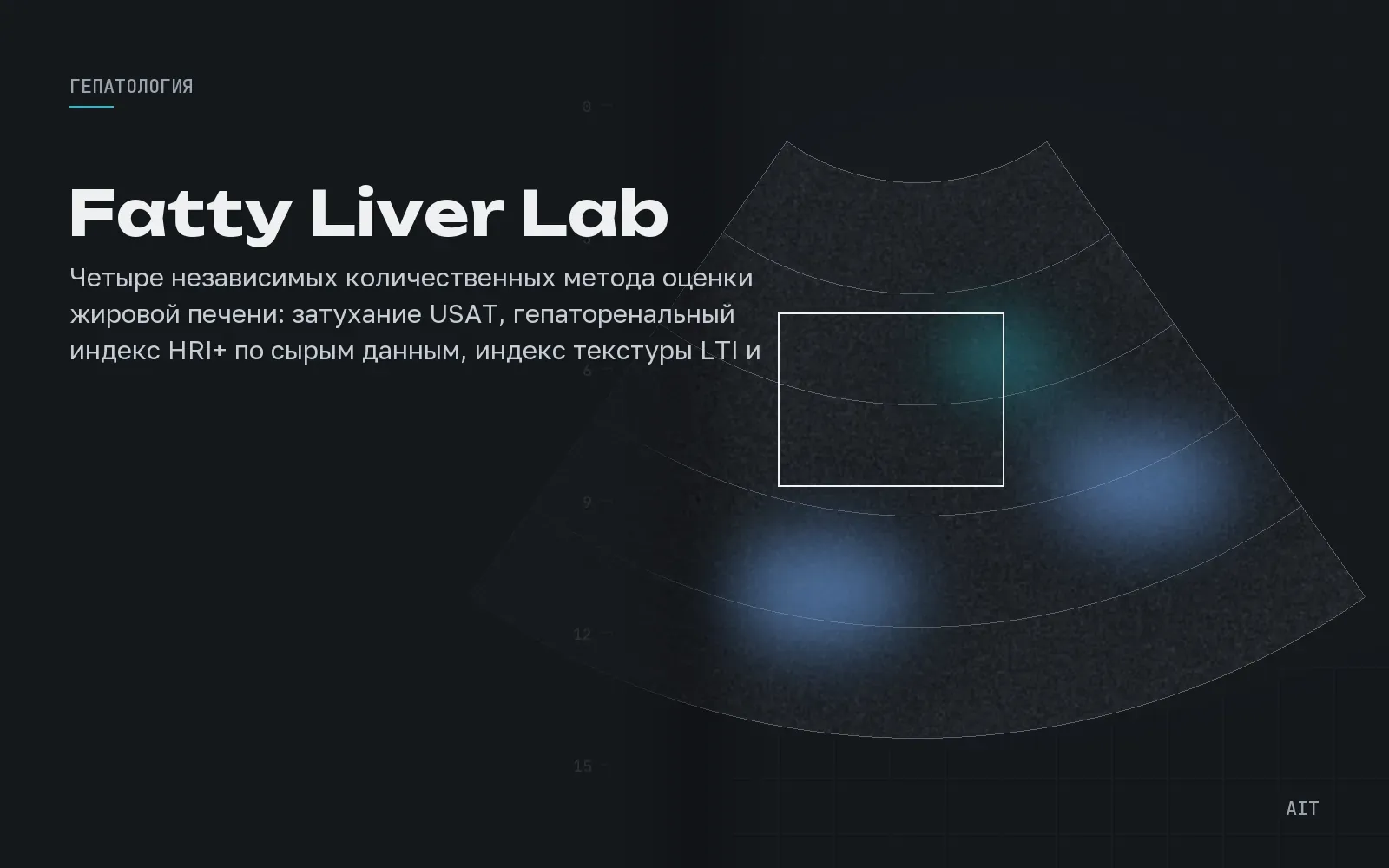

USAT, HRI+, LTI, TSSI: количественная оценка стеатоза
Четыре независимых количественных метода оценки жировой печени: затухание USAT, гепаторенальный индекс HRI+ по сырым данным, индекс текстуры LTI и скорость звука в паренхиме TSSI.

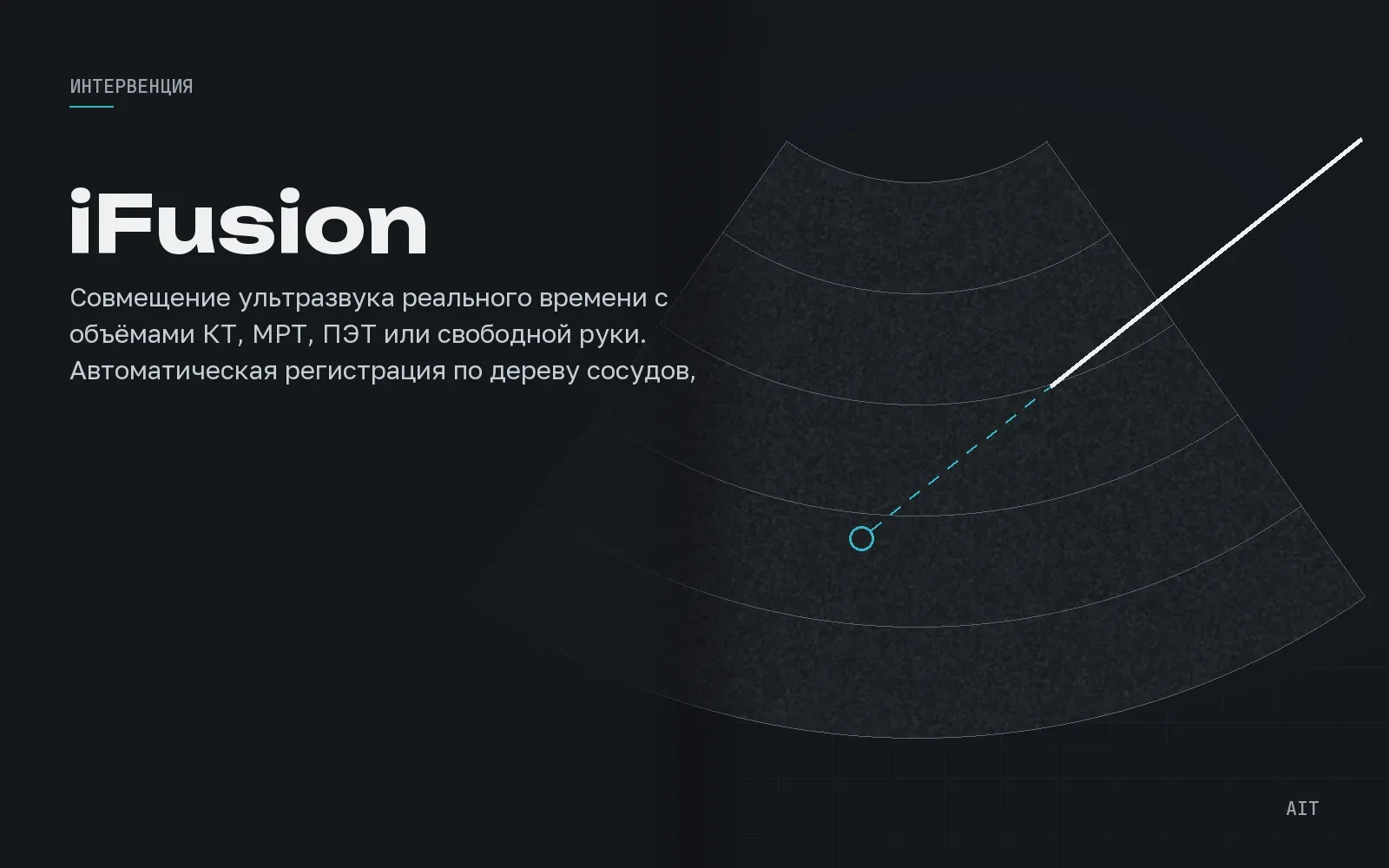

Ultrasound Fusion Imaging, совмещение с КТ, МРТ и ПЭТ
Совмещение ультразвука реального времени с объёмами КТ, МРТ, ПЭТ или свободной руки. Автоматическая регистрация по дереву сосудов, контрастное и эластографическое совмещение.

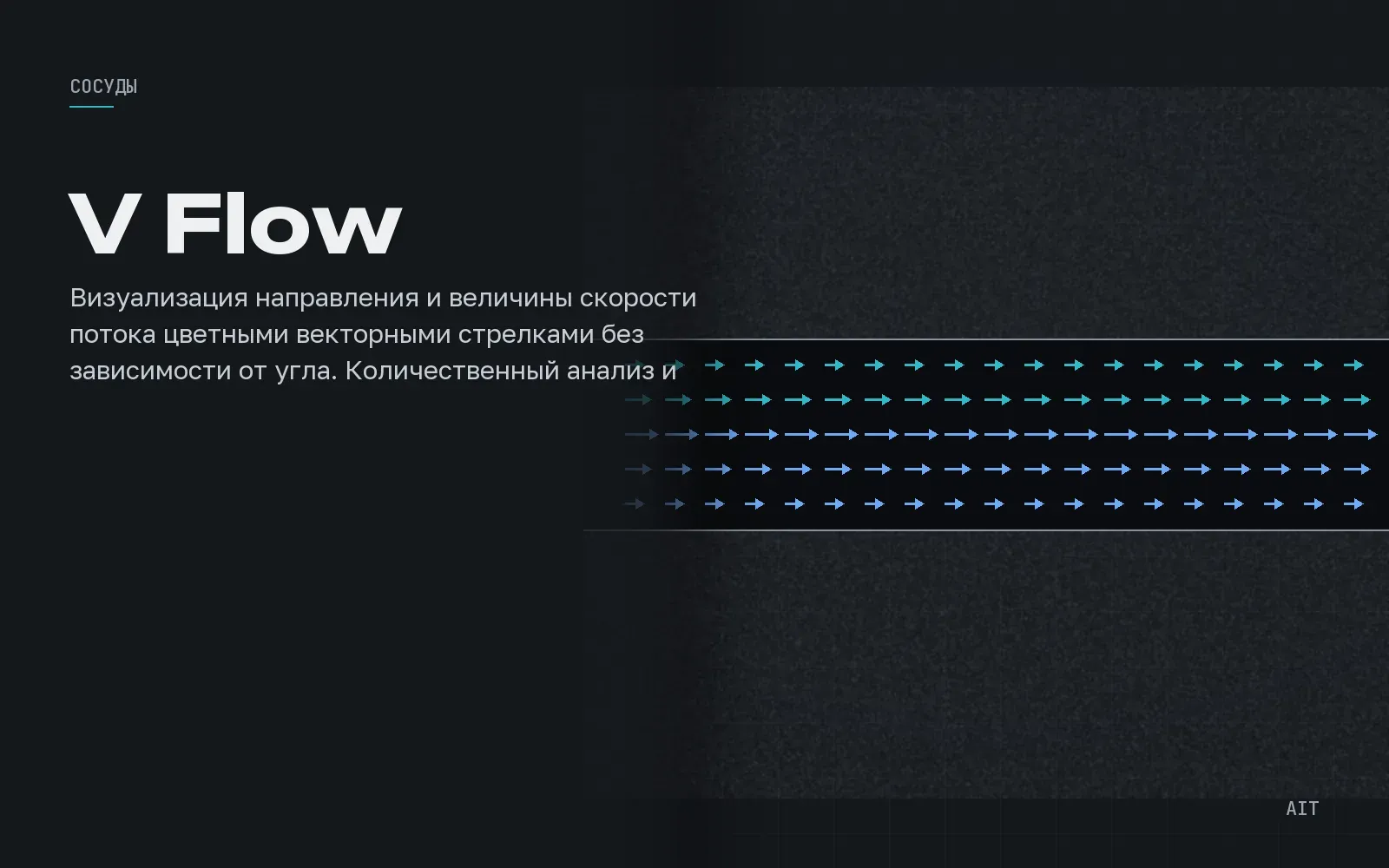

V Flow, векторный кровоток
Визуализация направления и величины скорости потока цветными векторными стрелками без зависимости от угла. Количественный анализ и напряжение сдвига стенки WSS.
Под какое отделение собран A20
Mindray описывает A20 через клинические решения: печень, малые органы, сосуды, простата, интервенция, акушерство и гинекология, кардиология, скелетно-мышечная система. Под каждое свои датчики и технологии.
Печени и брюшной полости
Очаговые поражения, хроническая болезнь печени, стеатоз и фиброз. SC7-1U основной: проникновение до 40 см и чистое ближнее поле. SLM10-3U для очагов у капсулы. SC6-1GU для пункций и абляций.
Сосудов
Сонные и периферические артерии, ранняя оценка стенки. SLM10-3U даёт однородное разрешение от ближней зоны до дальней для бляшек и сосудов конечностей, LM18-5WU для сонных артерий, LM24-6WU для поверхностных сосудов, SC7-1U для аневризмы аорты.
Молочной и щитовидной железы
Мелкие очаги, микрокальцинаты, многопараметрическая классификация. LM18-5WU основной для молочной и щитовидной железы. LM24-6WU до 23 МГц для протоков и микрокальцинатов. L33-8U для кожи и структур в сотни микрон.
Кардиологии
Эхокардиография взрослых, деформация миокарда, стресс-эхо. SPM6-1U для взрослых, C11-3U для детского сердца в педиатрических исследованиях. Чреспищеводных датчиков в линейке A20 нет.
Акушерства и гинекологии
Скрининг плода, 3D/4D, ЭКО, тазовое дно. SD8-1U единственный абдоминальный объёмный датчик. DE10-3WU единственный внутриполостной объёмный. SC9-2U даёт выше разрешение для первого и второго триместра.
Урологии и простаты
Простата: диагностика, эластография, фьюжн-биопсия. ELC13-4U ведёт иглу вдоль линейной плоскости при обзоре в конвексной. SC7-1U для почек и мочевого пузыря.
Интервенционных процедур
Пункции, абляции печени, фьюжн с КТ и МРТ. SC6-1GU с интегрированным сенсором фьюжн и малой площадкой для межрёберного доступа. L16-4HU для стерильного поля и блокад.
Скелетно-мышечной системы
Суставы, сухожилия, нервы, кожа. По слайдам Mindray UMA на LM18-5WU чувствительнее к кровотоку синовии, чем энергетический допплер.
Четырнадцать датчиков на технологии AFM: монокристалл, матрица, до 33 МГц
Матричные и монокристальные
Четыре конвексных, пять линейных, два внутриполостных, два объёмных, один фазированный. Три ряда элементов в матричных датчиках управляют толщиной среза, монокристалл добавляет чувствительность. Фото датчиков из материалов Mindray.

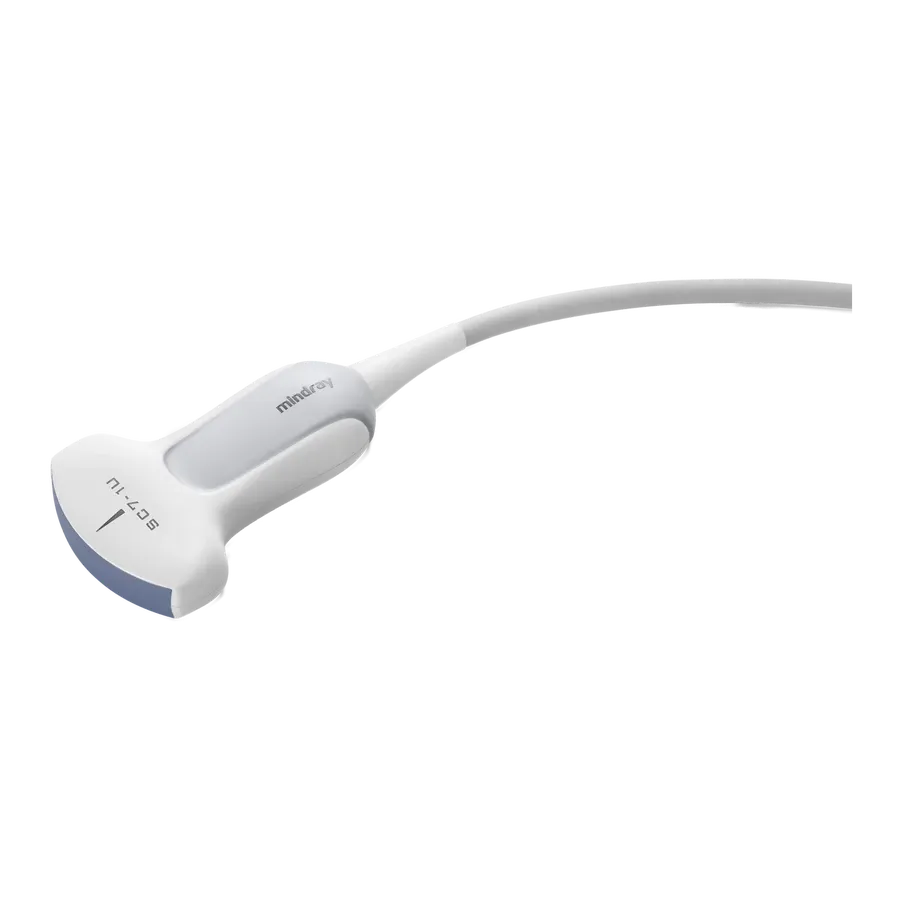

SC7-1U

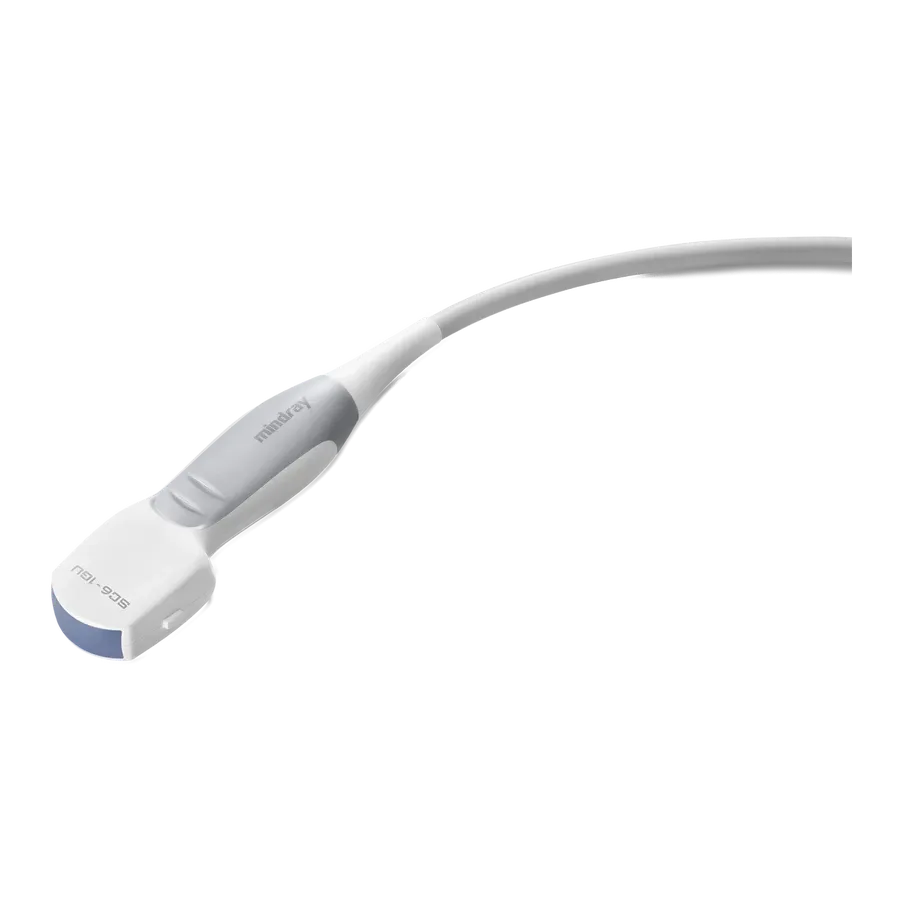

SC6-1GU

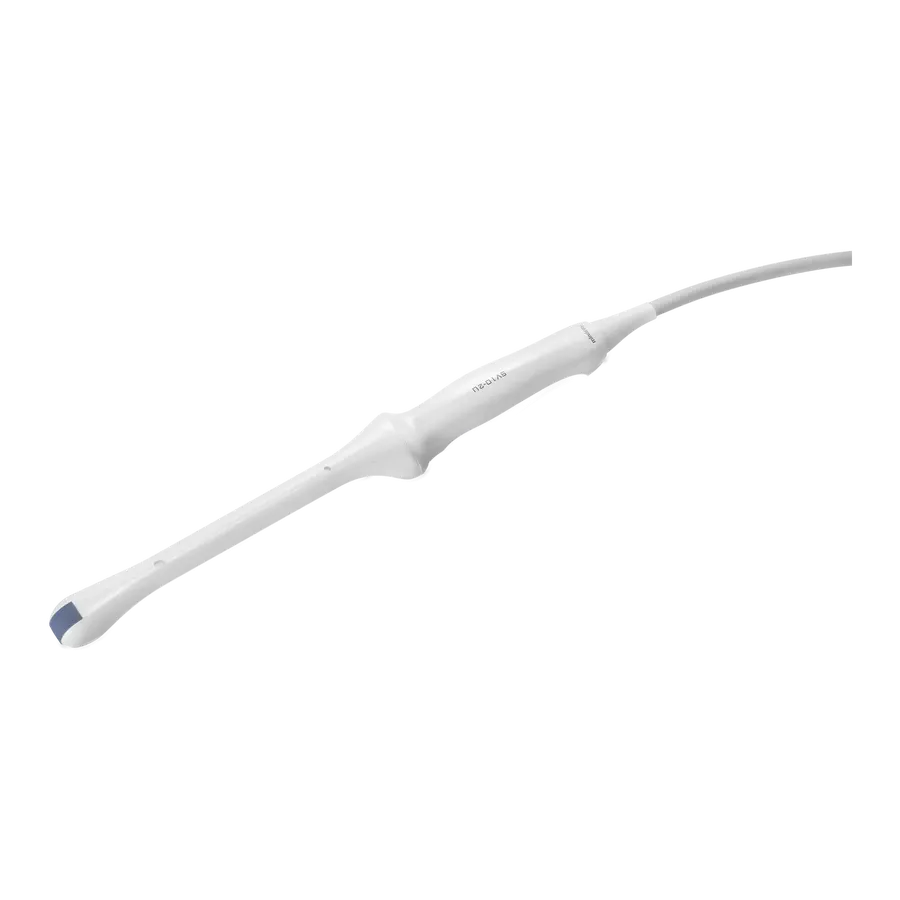

SV10-2U

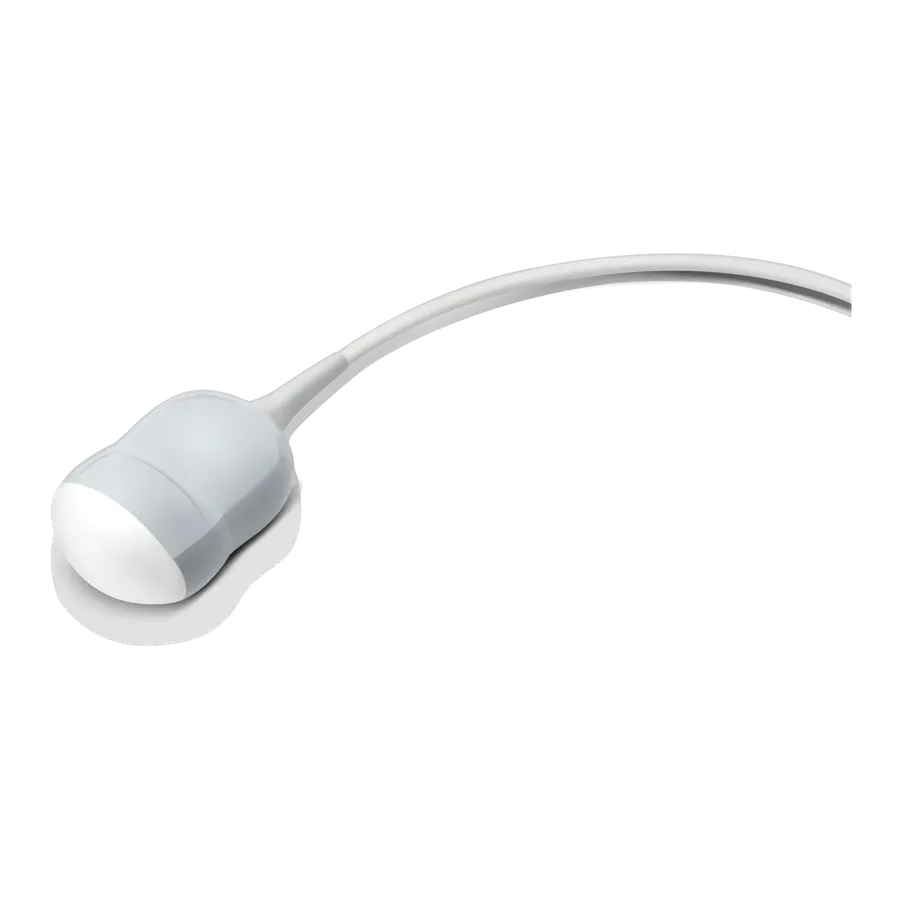

SD8-1U

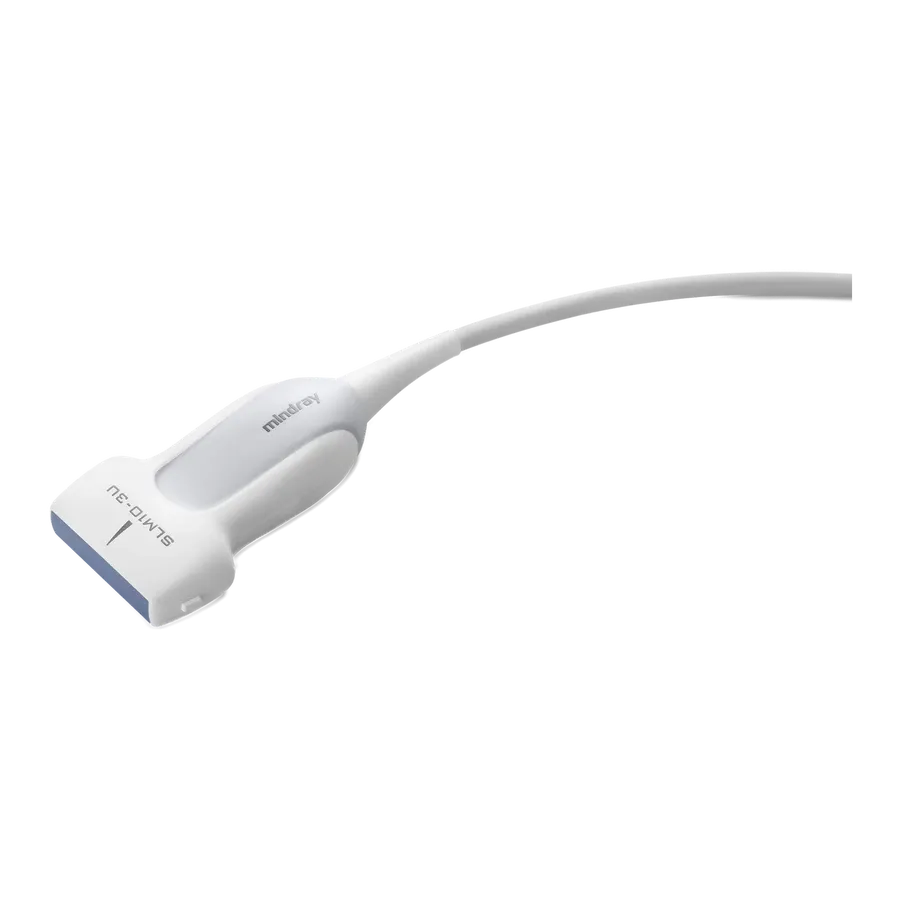

SLM10-3U

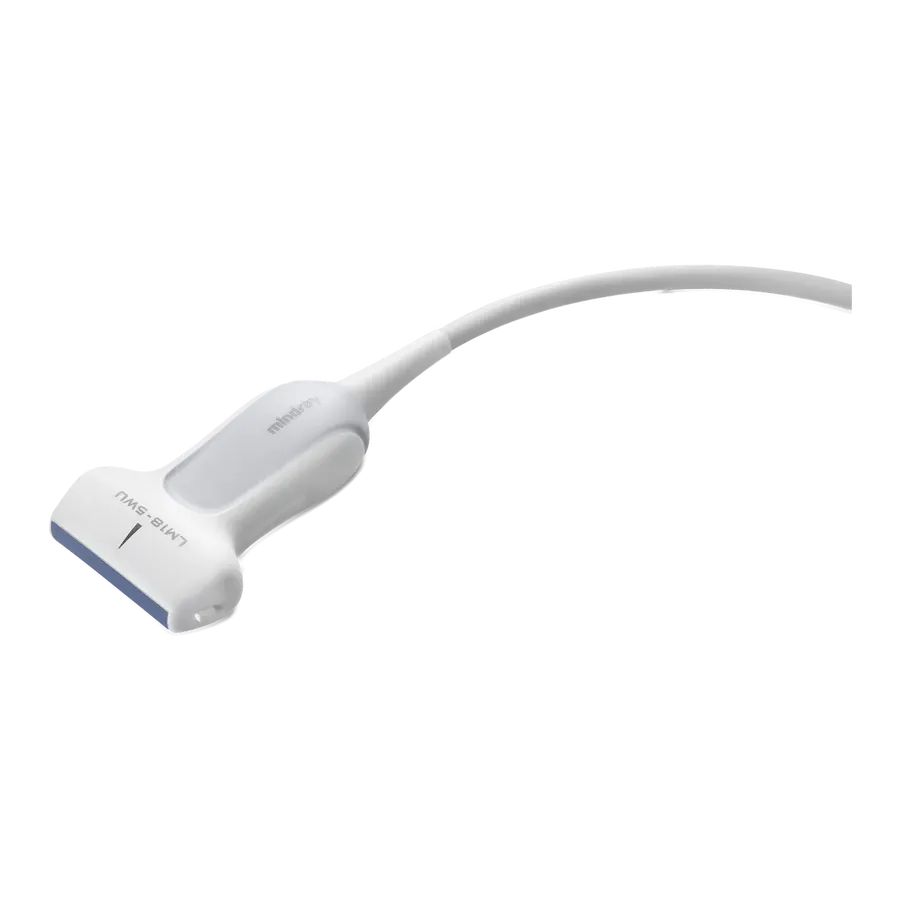

LM18-5WU

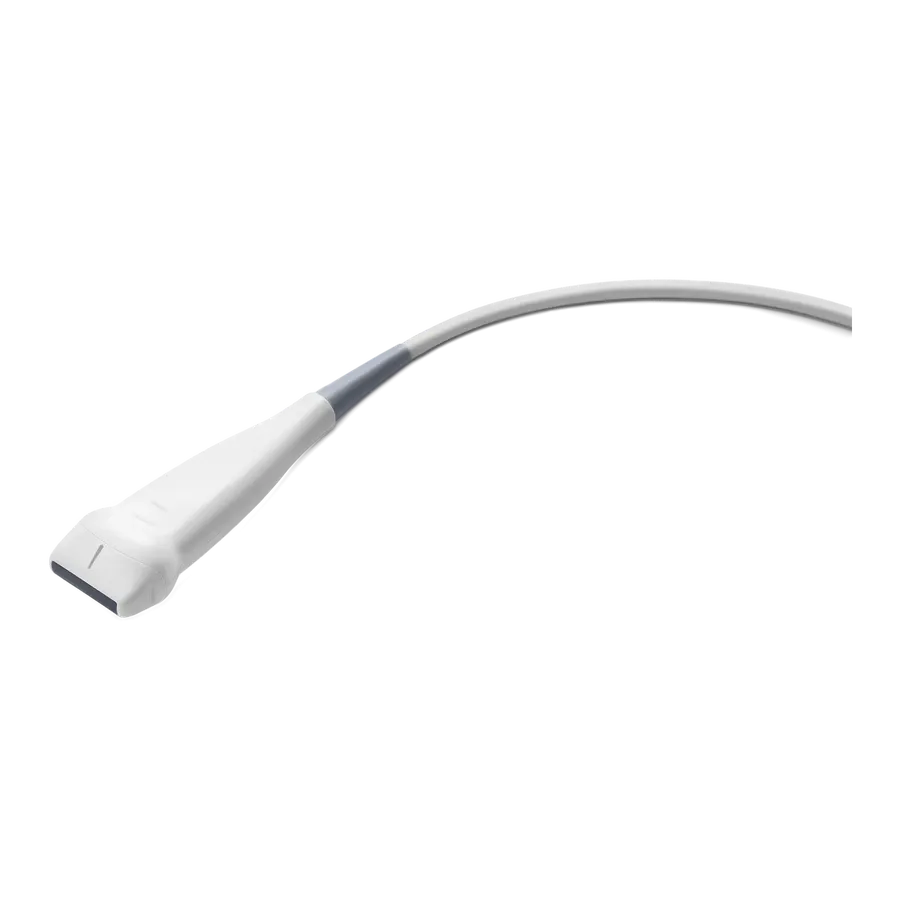

L33-8U

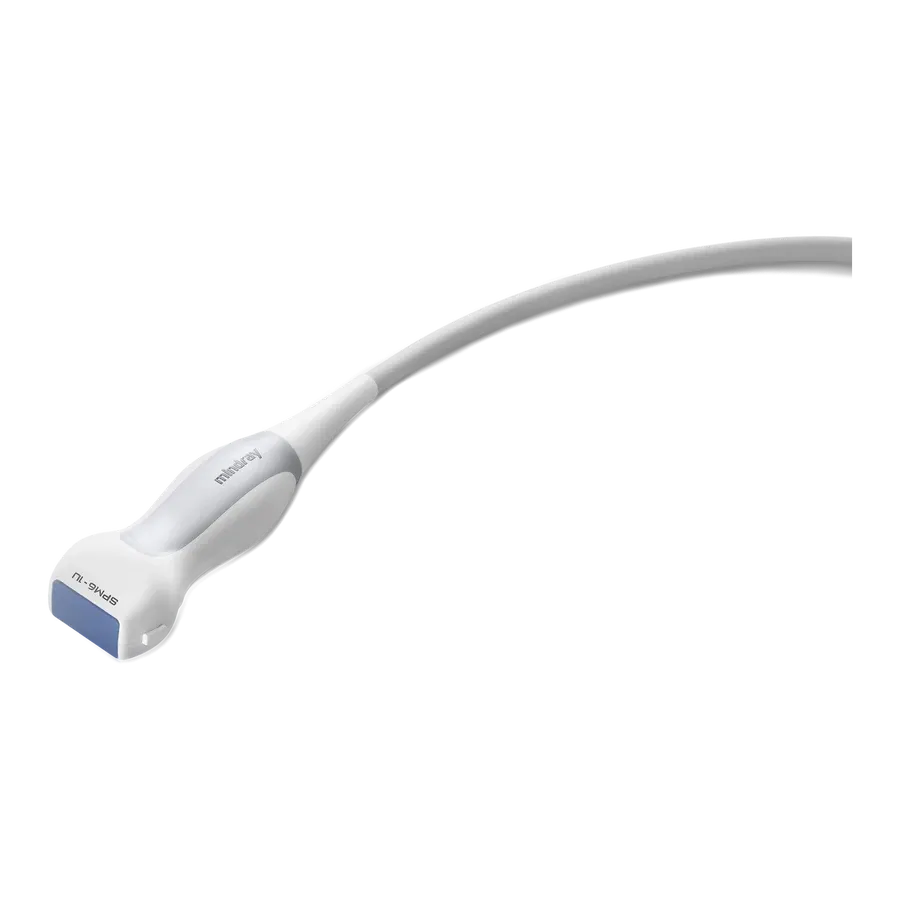

SPM6-1U

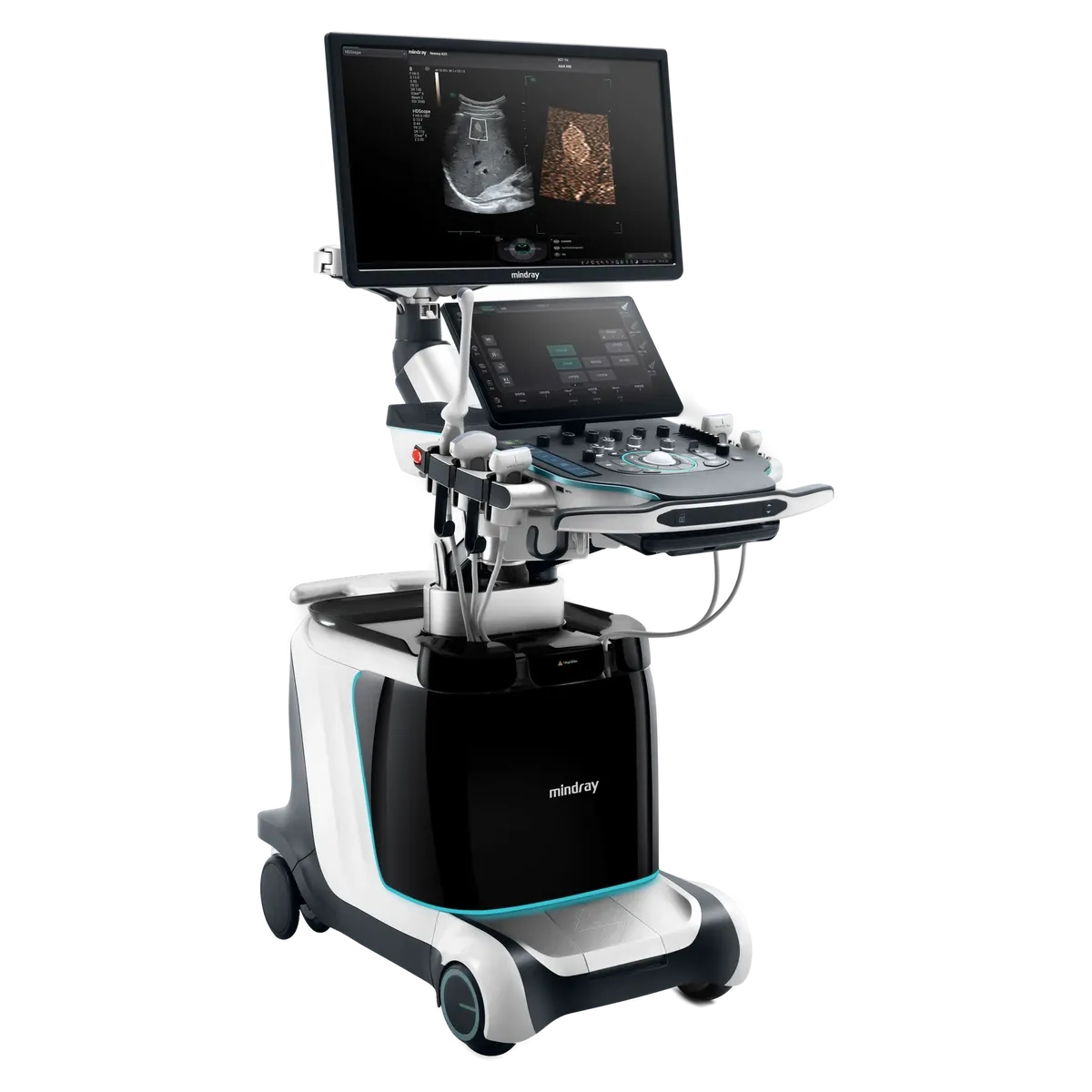

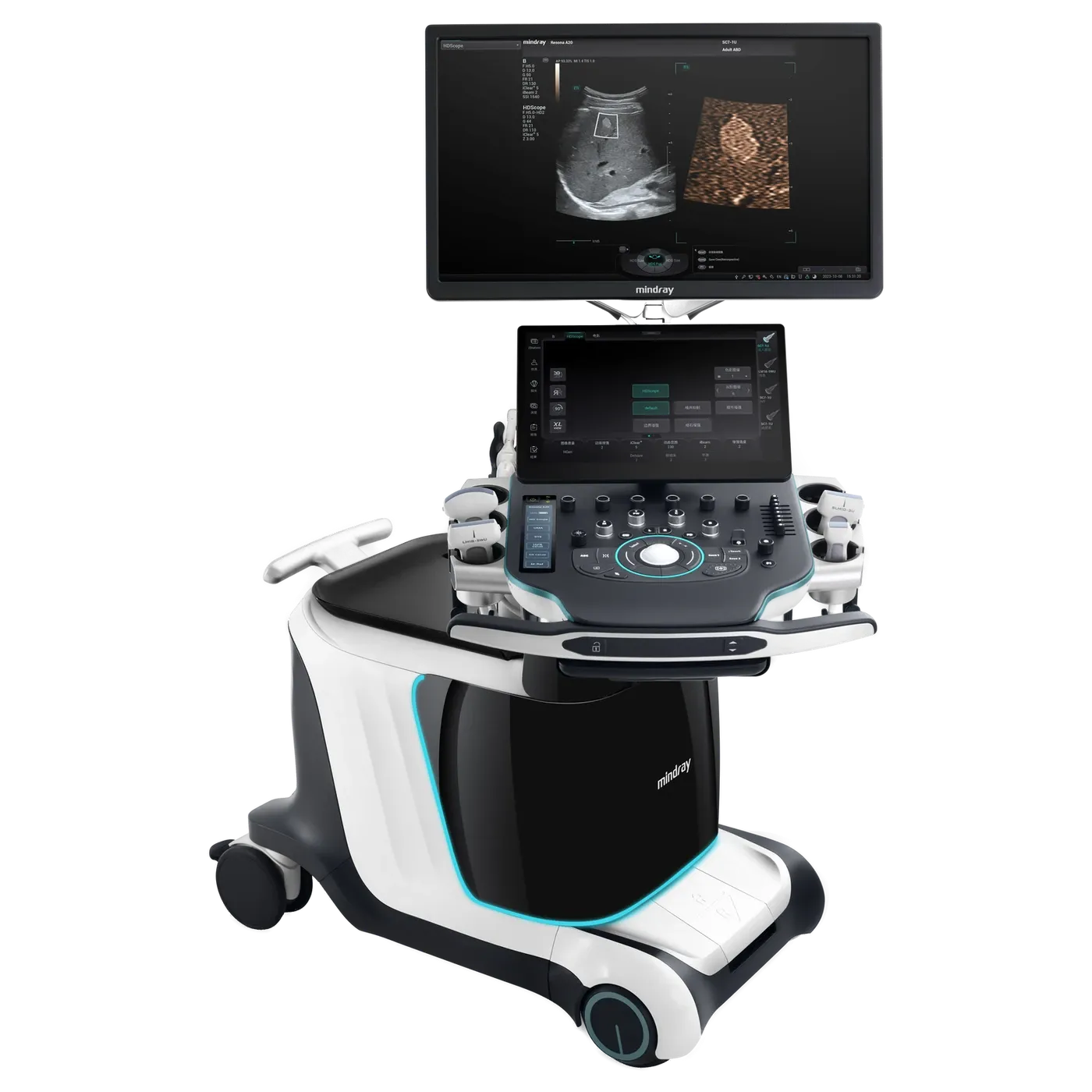

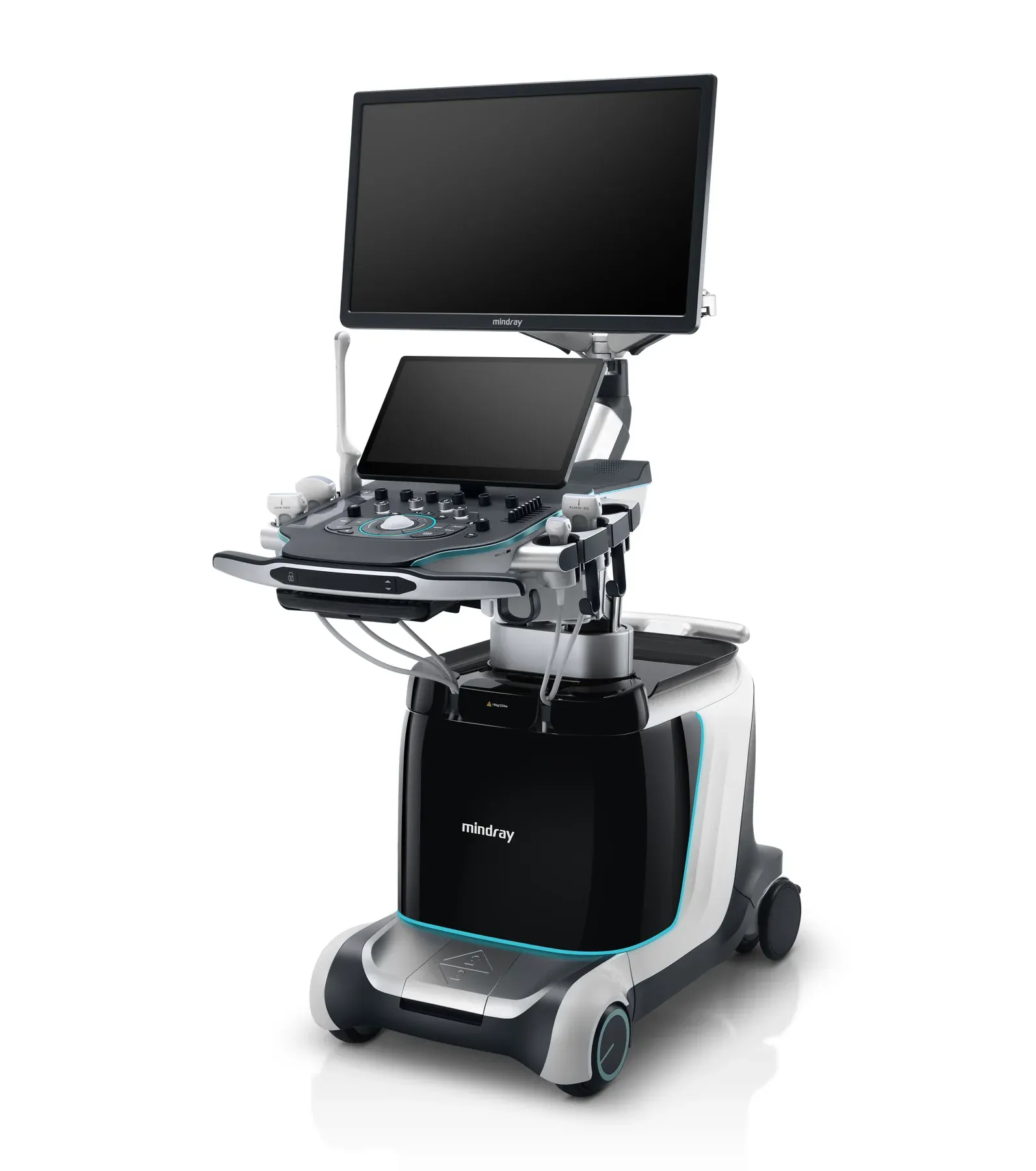

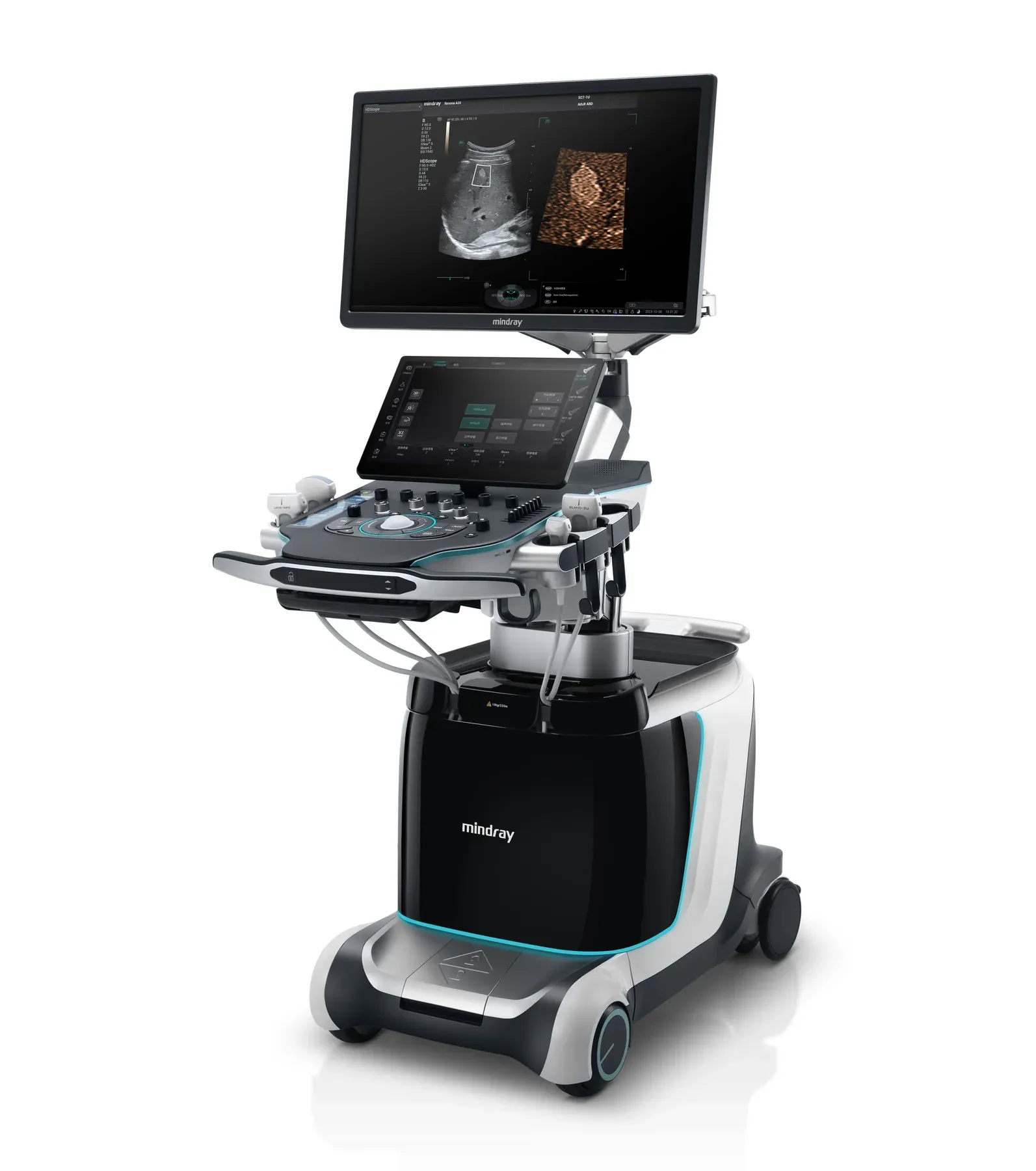

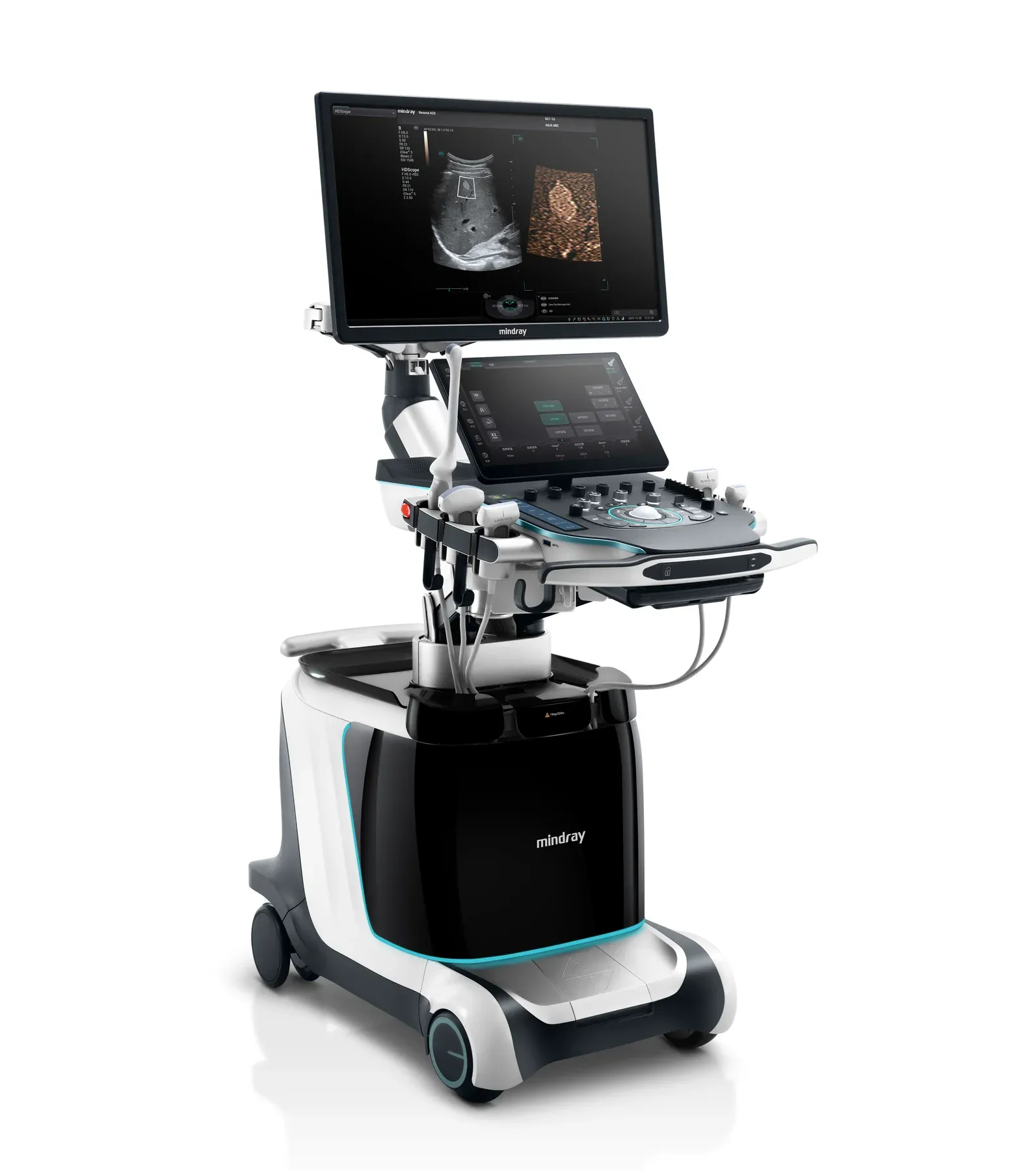

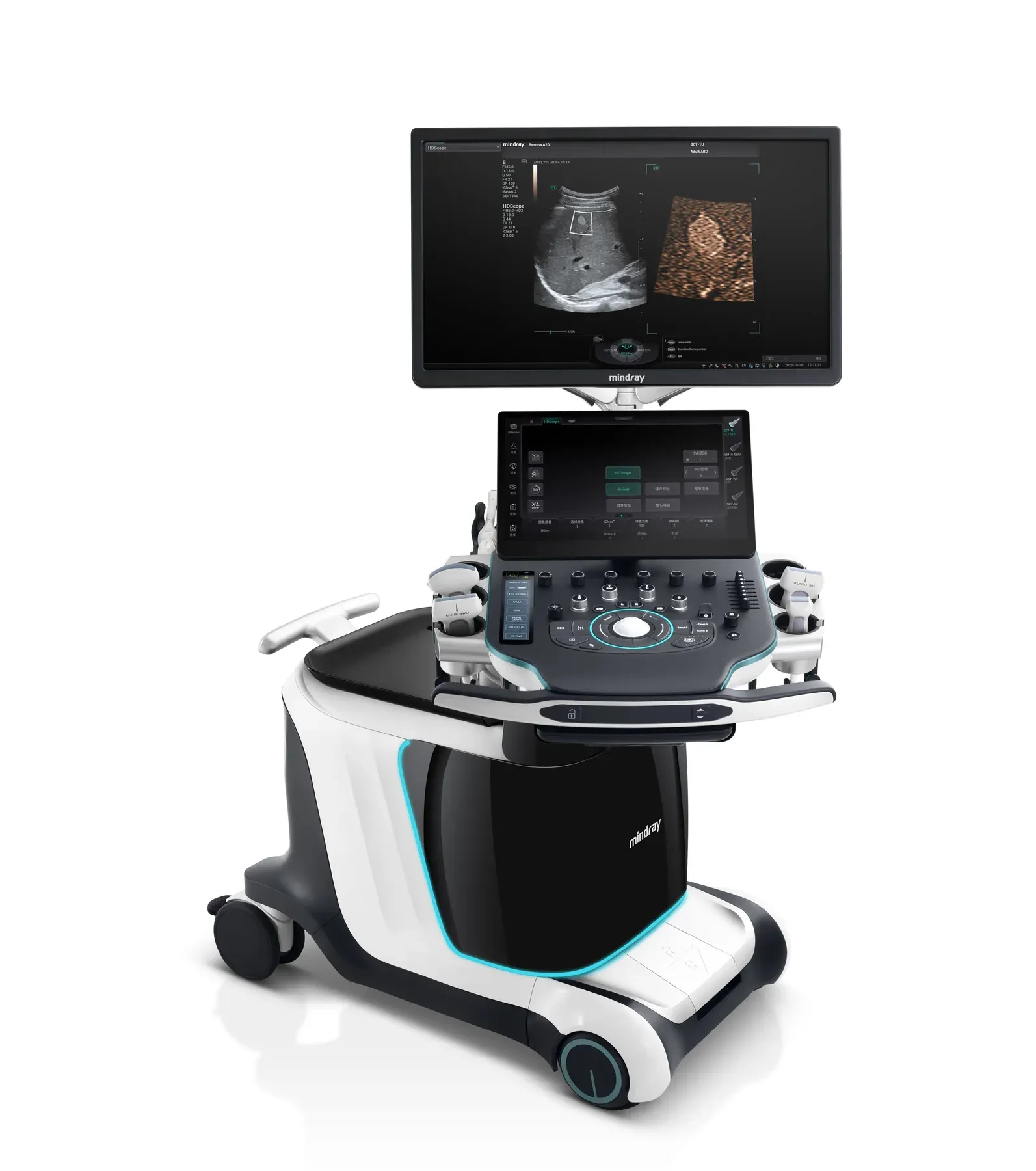

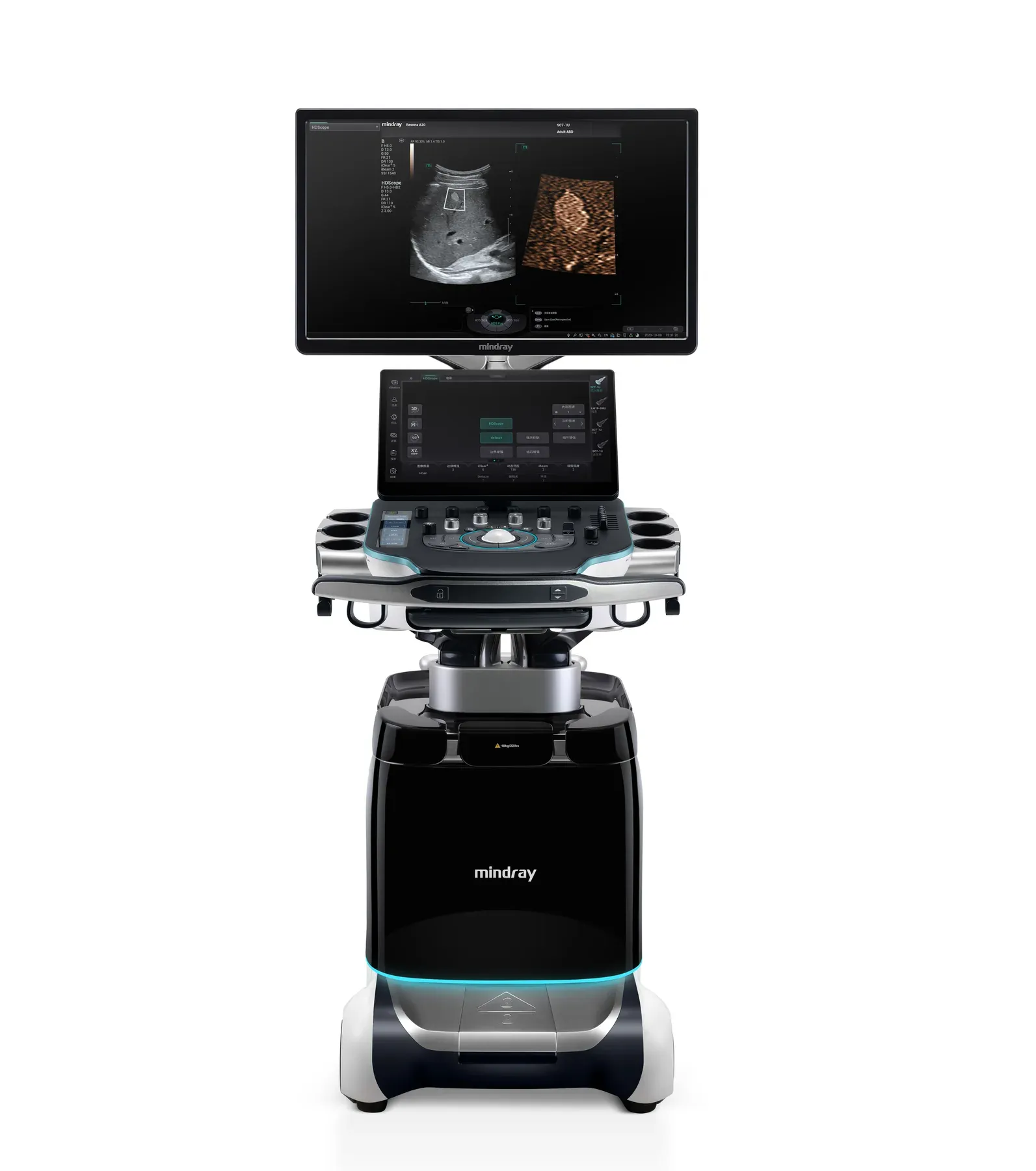

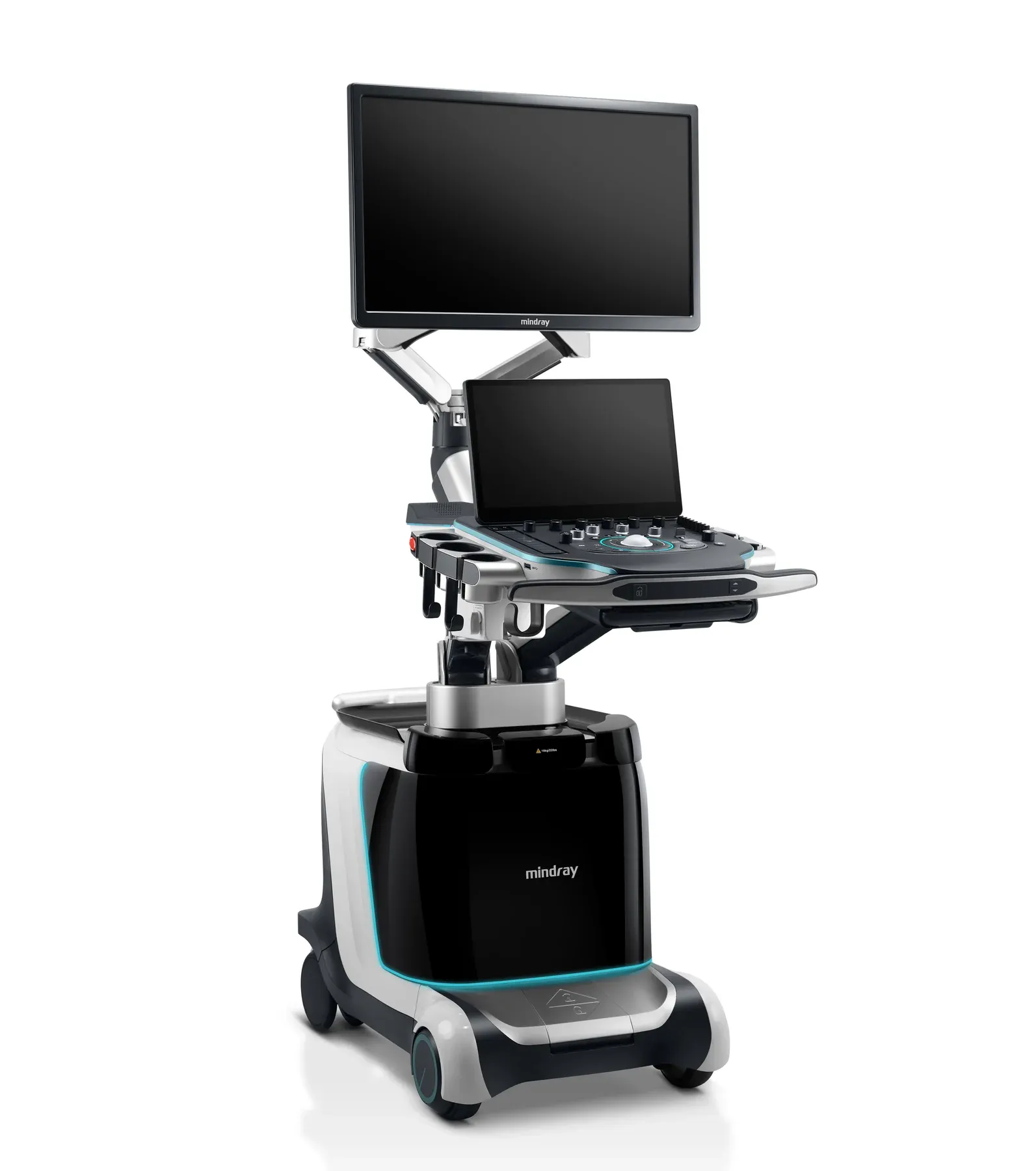

Монитор 27 дюймов, сенсор 15,6, панель на электроприводе

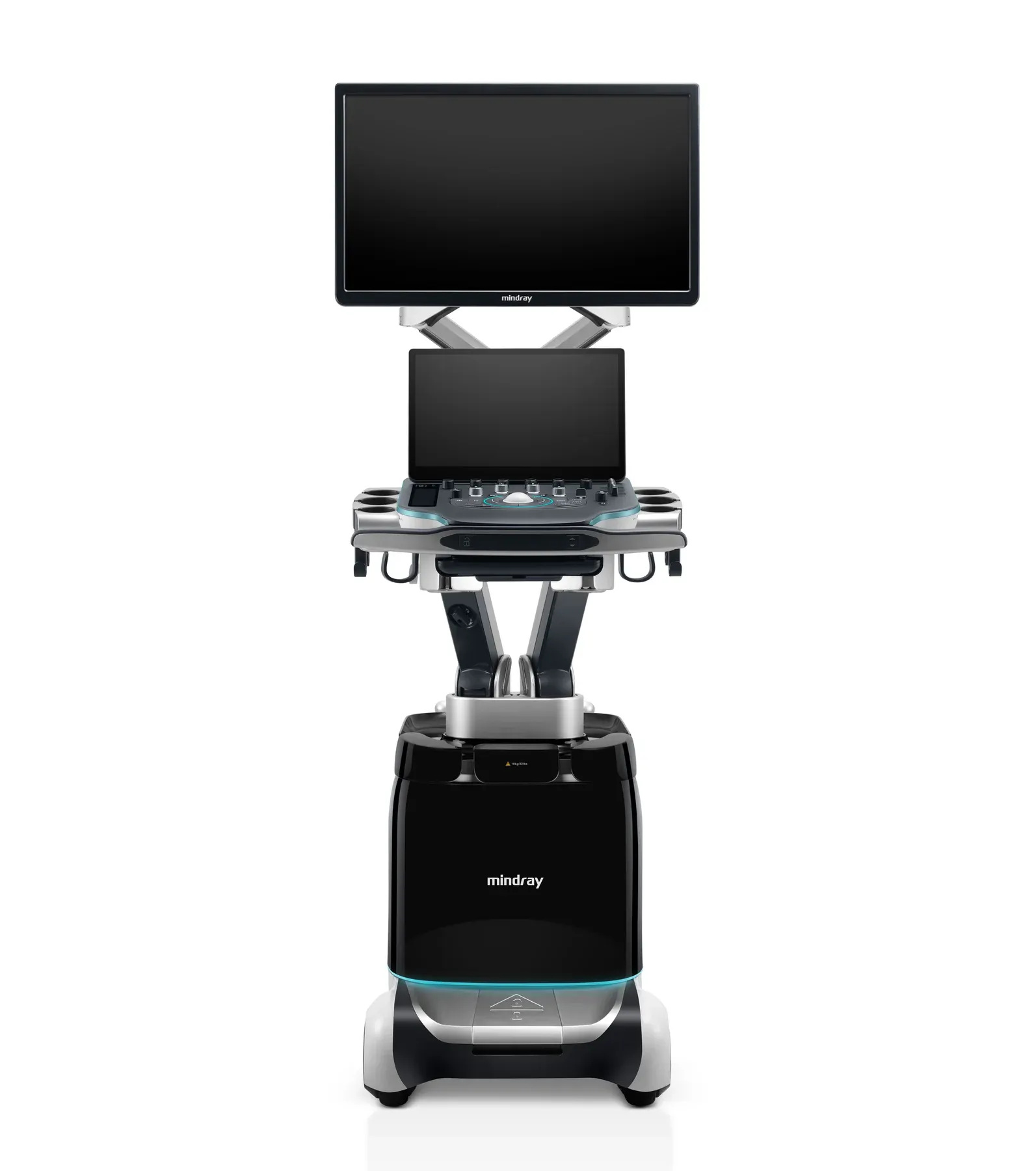

Стационарная система массой 138 кг, с электроприводом перемещения 160 кг. В сложенном виде 1035 × 518 × 1090 мм, в разложенном высота до 1919 мм. Уровень шума по данным Mindray 28 дБ.
A20 и Resona R9: AIT против ZST+
Что появилось только в A20
R9 зарегистрирован и поставляется, A20 проходит регистрацию. Ниже различия по документации обеих систем, подробнее на странице сравнения. Сайт Resona R9: mindray-resona-r9.ru.
| Параметр | Resona R9 | Resona A20 |
|---|---|---|
| Платформа | ZST+, зонное сканирование | AIT: AFM, FreeWave, адаптивный FreeBeam, гиперпараллельные вычисления |
| Каналы обработки | до 12,58 млн | до 16,78 млн |
| Формирование луча | ZST, задержка и суммирование | адаптивное FreeBeam, по данным Mindray разрешение 0,12 мм против 0,26 мм в модели |
| Датчики | монокристальные, пьезокерамика | AFM: монокристалл плюс матрица 192×3, 336×3, 256×3, 96×3; L33-8U до 33 МГц |
| Вязкость ткани | нет | STVi с двумя коэффициентами |
| Контраст сверхразрешения | нет | SR CEUS с четырьмя картами |
| Многопараметрический отчёт | M-Ref. E Compare, M-Ref. C&E | M-Ref. Live: STE, STVi, USAT, LTI, TSSI в одной плоскости плюс радар |
| Стеатоз | USAT, HRI+, LTI | USAT, HRI+, LTI, TSSI |
| Монитор | 21,5 или 23,8 дюйма Full HD | 27 дюймов 2560×1440 |
| Сенсорный экран | 13,3 дюйма | 15,6 дюйма плюс Touch Bar |
| Число датчиков в линейке | 20, включая чреспищеводный | 14, чреспищеводного нет |
| Регистрация в РФ | РУ № РЗН 2025/26140 | проходит регистрацию |
Что происходит сейчас
Медик-Сервис работает с 1992 года, официальный поставщик и сервисный центр Mindray в России с 2005. Мы поставляем и обслуживаем Resona R9, серию Consona и другие системы Mindray. A20 появится в этом ряду после регистрации.
Регистрация в Росздравнадзоре
Изделие проходит процедуру государственной регистрации. До получения РУ продажа, поставка и реклама медицинского изделия в России не допускаются, поэтому на сайте нет цен и заявок на КП.
Документация на русском
Руководство оператора на русском языке уже выпущено производителем. Тексты сайта подготовлены по официальным источникам и носят справочный характер.
Уведомление о РУ
Оставьте телефон или почту. В день получения регистрационного удостоверения сообщим и пришлём актуальную спецификацию с датчиками и опциями для России.
После регистрации
Подбор комплектации под отделение, поставка, монтаж и ввод в эксплуатацию собственными инженерами, обучение врачей, гарантия и сервис. Так же, как сегодня для Resona R9.
Что спрашивают заведующие и закупщики
Resona A20 зарегистрирован в России?
Чем Resona A20 отличается от Resona R9?
Что такое платформа AIT?
Какие датчики есть у A20?
Что такое вискоэластография STVi и зачем она нужна?
Что такое SR CEUS?
Сколько каналов обработки у A20?
Какой монитор и сенсорный экран?
Сколько шумит и сколько весит?
Есть ли аккумулятор?
Можно ли получить A20 сейчас или запросить коммерческое предложение?
Кто такой Медик-Сервис и какое отношение он имеет к A20?
